도시바, 소형 패키지의 고압 대용량 광계전기 출시

최신 트렌치 모스펫 프로세스, 기계식 계전기를 대체
  • 2017-11-15 오전 11:52:26
  • 박종배 기자, jbpark@elec4.co.kr

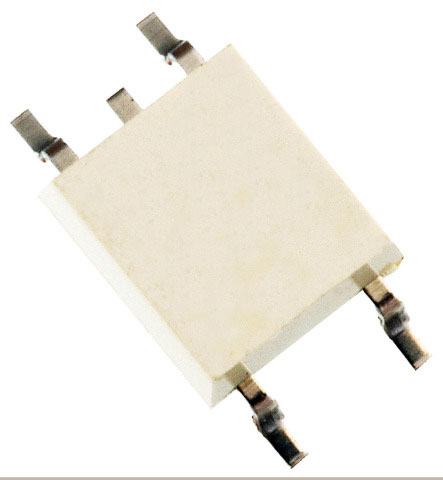

도시바 일렉트로닉 디바이스 앤 스토리지(Toshiba Electronic Devices & Storage Corporation)가 소형 2.54 SOP4 패키지의 광계전기 신제품 ‘TLP3145’를 출시한다고 14일 발표했다. TLP3145는 오프 상태 출력 단자 전압이 200V이고 온 상태 전류가 0.4A이다. 대량 선적은 14부터 시작됐다.

최신 U-MOS 8 트렌치 모스펫(trench MOSFET) 프로세스를 채택해 조립한 신제품 IC는 오프 상태 출력 단자 전압 200V와 최대 0.4A의 제어 가능한 온 상태 전류가 결합되어 있다. 이런 특성으로 인해 TLP3145는 100V의 교류 회로를 제어하는 1A 기계식 계전기의 적절한 대체제품이 될 수 있다.


기계식 계전기를 크기가 더 작고 계전기 드라이버가 필요 없는 광계전기로 대체하는 것은 시스템 신뢰도를 높여주고 공간을 절약하는 설계를 뒷받침한다. TLP3145의 또 다른 이점은 작동 온도 규격이 110ºC(최대)로 정해져 있어 시스템 수준의 열 설계에서 온도의 여유를 감안하기가 수월하다.

최근 발표된 가트너(Gartner) 시장보고서에 따르면 도시바는 2015년과 2016년 매출액 기준으로 세계를 선도하는 옵토커플러(optocoupler) 제조업체로 인정되고 있으며 2016년 매출액 기준으로 23%의 시장점유율을 보이고 있다(출처: 가트너 ‘시장 점유율: 2016년 전세계 반도체 기기 및 애플리케이션’, 2017년 3월 30일자).

도시바 일렉트로닉 디바이스 앤 스토리지는 시장 동향에 따라 맞춤형 포토커플러와 광계전기 제품군을 다양하게 개발함으로써 고객의 요구에 부응하는 제품을 지속적으로 공급할 계획이다.

응용분야

· 산업용 설비(PLC, I/O 인터페이스)
· 빌딩 자동화 시스템
· 반도체 테스터

특징

· SOP 소형 패키지: 2.54SOP4 2.54mm (피치), 2.1mm (높이)
· 정상 열림(Normally open, 1-Form-A/1a)
· 오프 상태 출력 단자 전압: 200V (최댓값)
· 온 상태 전류 0.4A (직류), 1.2A (펄스)
· 작동 온도: 110℃ (최댓값)
· 안전 규격: UL (UL1577), 분리 전압1500Vrms (최솟값)
