ADI, 멀티 토폴로지 전류 모드 PWM 컨트롤러 출시

최대 10A 출력 전류, 5가지 컨버터 토폴로지 제공
  • 2017-09-12 오전 10:18:36
  • 박종배 기자, jbpark@elec4.co.kr

최근에 리니어 테크놀로지를 인수한 아나로그 디바이스는 동기식 벅, 부스트, SEPIC 및 ZETA DC/DC 컨버터, 또는 비동기식 벅-부스트 컨버터로 손쉽게 구성이 가능한 멀티 토폴로지 전류 모드 PWM 컨트롤러 신제품 LT8711을 출시한다고 밝혔다. 이 제품은 출력 다이오드를 고효율 P-채널 MOSFET으로 대체할 수 있기 때문에 효율을 향상시킬 수 있으며 출력 전류도 최대 10A까지 높일 수 있다. 신제품은 자동차, 산업, 태양열 및 범용 애플리케이션 등 광범위한 분야에 활용할 수 있다.

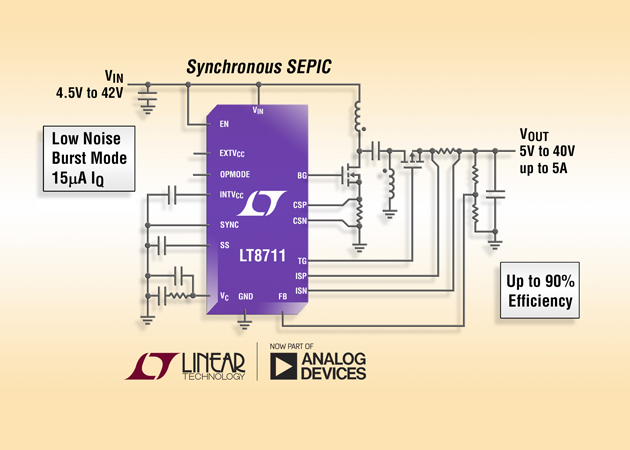

42VIN, 낮은 IQ의 멀티 토폴로지 DC/DC 컨트롤러

LT8711은 4.5~42V 입력 전압 범위에서 동작하며, 출력 전압은 외부 부품 선정에 따라 달라진다. 무부하 조건에서의 대기 전류(Quiescent Current)도 15 μA로 매우 낮아 배터리 구동 시스템의 동작 시간을 늘릴 수 있다. 리플이 낮은 버스트 모드(Burst Mode®) 동작은 경부하 조건에서 고효율을 실현하면서 출력 전압 리플을 낮게 유지해 준다. 동기식 벅 컨버터로 구성될 경우, LT8711은 100% 듀티 사이클로 동작할 수 있는데, 이는 방전 중인 배터리로 구동되는 시스템에서 매우 유용한 특징이다.

LT8711은 솔라 패널과 같이 임피던스가 높은 입력 소스의 전압이 강하되지 않도록 입력 전압 레귤레이션을 위한 혁신적인 EN/FBIN 핀 회로를 포함하고 있다. 이 핀은 조절 가능한 저전압 록아웃(UnderVoltage LockOut: UVLO)용으로도 활용된다. 고정 동작 주파수는 100~750 kHz 사이에서 선택이 가능하며, 외부 클럭에 동기 시킬 수 있다. 이 외에도 듀얼 칩 전원공급 입력, 토폴로지 선택 핀, 조절 가능한 소프트-스타트 기능을 제공한다.

LT8711은 20핀 TSSOP와 3×4 mm QFN 패키지로 제공된다. 확장 및 산업용 버전은 -40~125℃의 접합 온도 범위에서 동작한다.

  ● LT8711의 주요 특징

  • 동기식 벅, 부스트, SEPIC 및 ZETA 토폴로지
  • 비동기식 벅-부스트 토폴로지
  • 4.5~42V의 폭 넓은 입력 전압 범위
  • 저잡음 버스트 모드(Burst Mode) 동작
  • 버스트 모드 동작 시 낮은 IQ(15 μA 동작 전류)
  • 드롭아웃 시 100% 듀티 사이클(벅 모드)
  • 입력 전압 레귤레이션 기능
  • 2A 게이트 드라이버
  • 조절 가능한 소프트-스타트
  • 100~750 kHz 범위에서 주파수 조절 가능
  • 외부 클럭과 동기화 가능
  • 20핀 TSSOP 및 3×4 mm QFN-20 패키지
