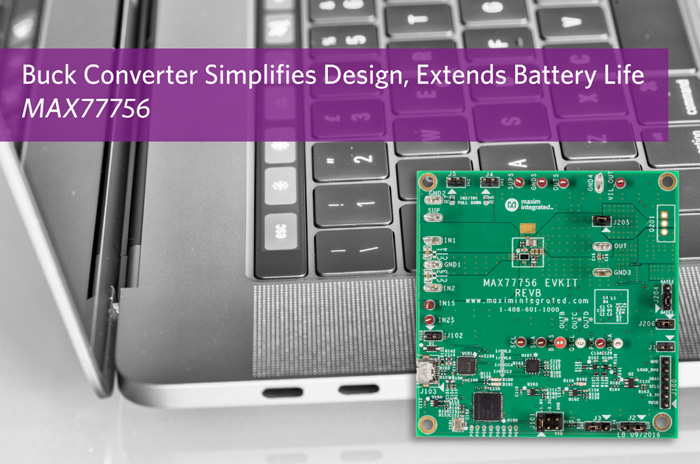

맥심, USB 타입 C 기기 배터리 수명 늘려주는 플렉시블 벅 컨버터 출시

통합 전력 멀티플렉서 갖춘 ‘MAX77756’
  • 2017-08-11 오전 10:49:45
  • 박종배 기자, jbpark@elec4.co.kr

높은 전류 부하·이중 입력·I2C 지원

아날로그 혼합 신호 반도체 시장을 선도하는 맥심 인터그레이티드 코리아(대표 최헌정, www.maximintegrated.co.kr)가 높은 전류, 이중 입력, I2C 지원이 필요한 멀티 셀 USB 타입 C 제품에 24V, 500mA, 낮은 대기 전류로 유연한 옵션을 제공하는 벅 컨버터 ‘MAX77756’를 출시했다.

USB 타입 C 제품은 상시 전원 3.3V 레일을 생성함으로써 USB 삽입을 감지한다. 5-20V 전압 범위의 전력 공급을 활용하는 제품 MAX77756은 스텝다운 컨버터를 사용해 포트 컨트롤러용 상시 전원(1.8V/3.3V/5.0V) 디지털 공급 레일을 생성할 수 있다. 게다가 MAX77756은 20μA의 낮은 대기 전류를 통해 상시 작동하면서 대기 전력 소모를 줄여준다. MAX77756은 배터리 잔량이 없는 경우 칩을 구동 시키기 위해서 입력단에 외부 USB로부터 전원을 공금하도록 하는 이상적인 듀얼 입력 다이오드 오어링(Diode ORing) 회로가 있어서 시스템 설계를 단순화할 수 있다.



울트라북, 노트북, 태블릿 PC, 드론, 홈 자동화 제품 등 멀티 셀 배터리로 작동하는 기기는 MAX77756의 유연한 전력 공급을 통해 전력 전송(Power Delivery)기능을 갖춘 타입 C로 쉽게 확대할 수 있다.  MAX77756은 폭넓은 입력 전압 범위, 낮은 대기 전류, 높은 전류 부하, 이중 입력, 유연성 및 프로그래밍을 위한 I2C의 최적화 조합으로 구성된다. 또한 고객이 I2C 버스 입력을 원치 않을 경우 기본 전력 모드를 활용할 수 있다.

MAX77756은 합선 및 열 보호, 돌입 전류를 최소화하는 8ms 내부 소프트 스타트, 입증된 전류 모드 제어 아키텍처를 갖추고 최대 26V 스탠드오프(Standoff) 전압을 지원하는 강력한 집적회로(IC)다. 외부 쇼트키 어레이가 필요 없는 2.33mm x 1.42mm 15-범프 WLP의 작은 크기에서 폭넓은 입력 전압을 지원한다. MAX77756은 전체 VBUS 범위(5V-20V) 및 VBATT(2S, 3S, 4S Li+) 상에서 작동한다.

맥심 모바일 전력 담당 지아 후(Jia Hu) 수석 비즈니스 매니저는 “MAX77756은 FET(Field Effect Transistor)를 내장하여 외부 쇼트키(Schottky) 다이오드가 필요 없어 보드 공간과 직렬 전압 강하를 줄여준다. 타 제품 대비 가장 높은 효율성과 가장 낮은 대기 전류를 제공하는 MAX77756를 통해 전력 소비는 최소화하고 최종 애플리케이션의 배터리 수명을 늘릴 수 있다”고 밝혔다.
