아나로그 디바이스, 고속 하이사이드 N채널 MOSFET 드라이버 LTC7000/-1 출시

최대 150V 공급 전압까지 동작이 가능
  • 2017-06-08
  • 박종배 기자, jbpark@elec4.co.kr

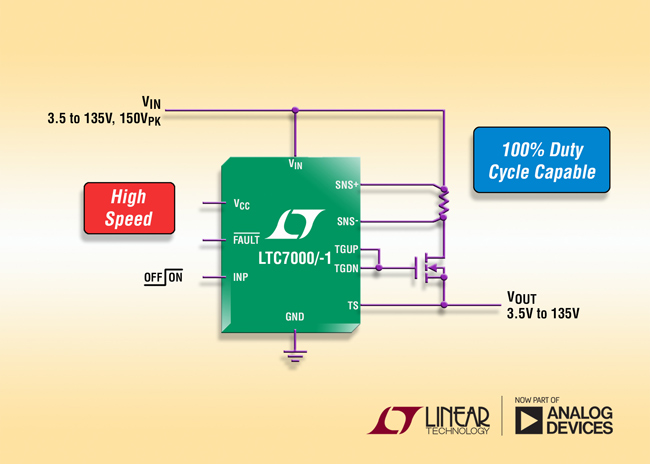

최근 리니어 테크놀로지를 인수한 아나로그 디바이스는 최대 150V 공급 전압까지 동작이 가능한 고속 하이사이드(high-side) N채널 MOSFET 드라이버 LTC7000/-1를 출시한다고 밝혔다. 이 제품의 내부 차지 펌프(Charge Pump)는 외부 N채널 MOSFET 스위치를 완벽하게 구동하여 항상 온(ON) 상태를 유지할 수 있도록 해준다. LTC7000/-1의 강력한 1Ω 게이트 드라이버는 짧은 전환 시간 내에 게이트 커패시턴스가 큰 MOSFET를 구동할 수 있어 고주파 스위칭 및 무접점 스위치(Static Switch) 애플리케이션에 이상적이다.

LTC7000/-1은 3.5~15V의 바이어스 전압 및 3.5~135V, 150 VPK의 입력 공급 전압에서 동작한다. 이 제품은 외부 MOSFET의 드레인과 직렬 연결로 되어 있는 외부 감지 저항으로 전압을 모니터링함으로써 과전류 상태를 검출해낸다. LTC7000/-1이 스위치 전류가 설정 수준을 넘어서는 것을 감지하게 되면 오류 플래그(Fault Flag)가 작동해 스위치는 외부 타이밍 커패시터에서 설정된 시간 동안 꺼지게 된다. 미리 설정했던 시간이 지나면 LTC7000/-1은 자동으로 재시도 한다.



LTC7000/-1은 접지 기반(Ground-Referenced)의 저전압 디지털 입력 신호를 수신해 신속히 하이사이드 N채널 파워 MOSFET를 구동하며, 이때 MOSFET의 드레인 전압은 GND 대비 최대 150V 까지 허용된다. 상승 및 하강 속도는 13 ns로 매우 빠르기 때문에, 1,000 pF의 부하를 구동할 때 스위칭 손실을 줄일 수 있다. LTC7000은 모든 기능을 다 제공하는 제품으로 LTC7000-1의 기본 기능 외에 인에이블(Enable), 과전압 록아웃(Overvoltage Lockout), 조절 가능한 전류 제한 및 전류 모니터링과 같은 기능이 추가되어 있다.

LTC7000은 MSOP-16 패키지로 제공되며, LTC7000-1은 고전압 스페이싱을 위해 핀이 제거된 MSOP-16 (12)로 제공된다. 이 제품은 -40~125℃의 온도 범위가 확대된 산업용 버전, -40~150℃의 고온 자동차 버전, 그리고 -55~150℃의 군사용 버전과 같이 3가지 온도 등급으로 제공된다.

  ● LTC7000/-1의 주요 제품 특징

  • 넓은 입력 전압 동작 범위: 3.5~135V(150V Abs Max)
  • 100% 듀티 사이클 기능
  • 빠른 턴온 및 턴오프 시간을 위한 1Ω의 풀다운, 2Ω의 풀업
  • 단락 보호 기능
  • 자동 재시작 타이머
  • 오픈드레인 오류 플래그
  • 통합 부트스트랩 다이오드
  • 조절 가능한 턴온 슬루 레이트(Slew Rate)
  • 바이어스 공급 전압 범위: 3.5~15V
  • 조절 가능한 전류 제한 기능(LTC7000)
  • 전류 모니터 출력(LTC7000)
  • 조절 가능한 입력 저전압 및 과전압 록아웃 기능(LTC7000)
