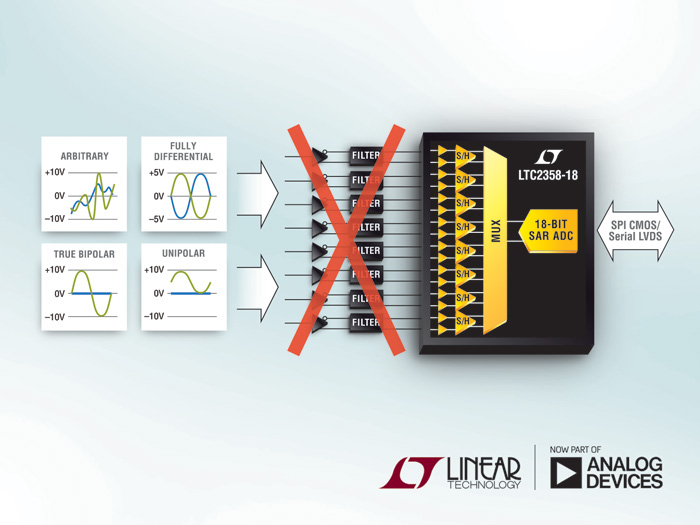

최근 리니어 테크놀로지를 인수한 아나로그디바이스는 피코암페어(pA) 입력 버퍼를 내장한 18비트 8채널 동시 샘플링 SAR(Successive Approximation Register) ADC 신제품 LTC2358-18을 출시한다고 밝혔다. 특히 보드 공간이 부족할 때, LTC2358-18은 버퍼가 필요한 스위치드 커패시터 ADC 입력을 구동하는데 흔히 요구되는 프런트엔드 신호 컨디셔닝 회로를 제거함으로써 공간과 비용을 크게 줄인다.

채널당 증폭기 3개, 저항 6개, 커패시터 2개씩을 절감할 수 있기 때문에 총 8개 채널에 걸쳐 88개의 부품을 줄일 수 있다. 이로써 BOM(Bill Of Materials) 비용은 물론 보드 면적을 대폭 절감할 뿐 아니라, 전력 소비도 40% 이상 줄이는 효과를 제공한다. 피코암페어 입력과 30V_P-P 공통모드 범위에 대한 128 dB CMRR 특성으로 인해, LTC2358-18은 측정 정확도의 저하 없이 다양한 센서들과 직접 연결이 가능하다.

LTC2358-18은 채널당 200 ksps의 쓰루풋으로 8개 채널을 변환하는데, 개별적으로 설정이 가능한 소프트스팬(SoftSpan™) 입력 범위를 통해 더 큰 유연성을 발휘할 수 있다. 각각의 채널은 ±10.24V, 0~10.24V, ±5.12V, 또는 0~5.12V 유니폴라, 트루 바이폴라, 완전 차동 또는 임의 입력 신호를 받아들일 수 있도록 변환 대 변환(Conversion-by-Conversion) 기준으로 프로그램이 가능하다.

차동 아날로그 입력은 30V의 폭넓은 입력 공통모드 범위에서 동작해, 이 ADC가 다양한 신호들을 직접 디지털로 변환함과 동시에 신호 체인 설계를 간소화할 수 있게 해준다. 이 같은 입력 신호 유연성에, ±3.5 LSB 최대 INL, 18비트에서 코드 손실이 없고 96.4 dB SNR 같은 우수한 특성들이 결합된 LTC2358-18은 고성능 산업용 공정 제어, 시험 및 계측, 전력선 모니터링, 모터 제어 애플리케이션에 이상적이다.

LTC2358-18은 20 ppm/℃의 최대 온도 계수를 지원하는 정밀 내부 레퍼런스와 정밀 원샷 측정이 가능한 통합 레퍼런스 버퍼가 특징으로, 빼곡하게 패키징 되는 회로 보드에 공간 절약 효과를 제공한다. 옵션으로 사용가능한 외부 5V 레퍼런스는 아날로그 입력 범위를 ±12.5V까지 확장하는데 사용될 수 있다. 이 디바이스는 채널당 200 ksps로 8개 채널을 동시에 변환할 때 219 mW의 파워를 소모하며, 좀 더 느린 쓰루풋에서 열 발산을 줄일 수 있도록 절약 모드(Nap)와 파워다운 모드를 제공한다.

고유의 아날로그 특성 외에도, LTC2358-18은 핀 선택이 가능한 SPI CMOS 및 LVDS 직렬 인터페이스를 특징으로 하는 뛰어난 디지털 유연성을 제공한다. 디지털 출력 전원 범위가 넓어 1.8~5V 사이의 어떠한 CMOS 로직과도 통신할 수 있다. CMOS 모드에서는 애플리케이션이 1~8 레인의 직렬 출력 데이터 중에서 채택이 가능해 사용자가 버스 폭과 데이터 쓰루풋을 최적화할 수 있다.

LVDS 모드는 차동 시그널링을 사용해 더 먼 거리에 대해서도 잡음이 적은 고속 통신을 제공한다. 이와 함께, 이들 I/O 인터페이스 옵션은 LTC2358-18이 레거시 마이크로컨트롤러(MCU) 및 최신 FPGA들과 대등하게 통신할 수 있게 해준다.

LTC2358-18은 멀티채널 18-/16-비트 동시 샘플링 버퍼드 SAR ADC 제품군을 선도하는 LTC2358-16의 후속 제품이다. -40~125℃ 온도 범위에 특화된 LTC2358-18은 언버퍼드 LTC2348-18과 호환되는 48핀 7×7 mm LQFP 패키지로 제공된다.
