서멀 프린터는 잉크젯 및 레이저 프린터와 달리 동작 시 소음이 적고, 잉크 등을 사용하지 않아 큰 토너 카트리지가 필요 없기 때문에, 주로 물류·품질 관리·의료 용도 등의 바코드 라벨 프린터 및 리테일 프린터 등의 POS(Point of Sales) 영수증 프린터 및 FAX 등에 사용된다. 기존의 서멀 프린트 헤드는 인자 에너지와 인자 품질이 트레이드 오프 관계이므로 인가 전압을 확보할 필요가 있어, 리튬 배터리 2셀 전원 구동품이 일반적이었다.

그 중에서도 결제 단말기 등의 영수증 용도로 사용되는 서멀 프린트 헤드(발열과 방열을 반복하여 감열지 등의 미디어에 인자를 하는 전자 디바이스)는 최근 모바일 단말기 시장의 성장 추세에 따라, 기존의 고화질 및 고속 인자 요구와 더불어 저전력화 및 소형·경량화 요구도 높아져 1셀 전원 구동품의 서멀 프린트 헤드에 대한 수요가 증가하고 있다.

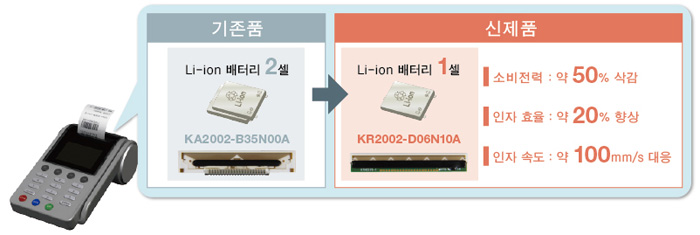

이에 따라 로옴은 결제 단말기 등의 영수증 프린터용으로 리튬이온 배터리 1셀 전원으로 구동하는 새로운 구조의 서멀 프린트 헤드 'KR2002-D06N10A 시리즈'를 개발했다.

본 제품은 축열층인 글레이즈¹⁾ 설계의 최적화와 특수 저저항 발열체를 채용해 축열성을 향상시켰다. 또한 세라믹 기판과 프린트 기판을 조합한 새로운 구조를 개발해 로옴의 2셀 전원 구동품 대비 인가 에너지 효율을 약 20% 향상시키고 헤드부의 소형화도 실현했다. 이러한 새로운 구조와 재료의 개선을 통해 1셀 전원 구동으로도 기존의 속도로 동등한 인자 품질²⁾을 실현할 수 있어 기기의 저전력화와 소형화에 기여한다.

1) 글레이즈: 서멀 프린트 헤드에 필요한 축열층을 뜻함. 세라믹 기판은 방열성이 높아 저항체의 발열을 바로 방열한다. 신제품은 이러한 방열을 억제하기 위해 세라믹 기판과 배선 사이에 축열층을 배치함으로써, 발열체부의 온도를 적정 수준으로 유지한다. 인자의 농도와 품질에 영향을 미침과 동시에 적정한 열량 조정을 통해 저전력화에 효과적이다.
2) 인자 품질: 인자 품질은 보는 사람이 느끼는 인상이므로 명확한 기준은 존재하지 않는다. 여기에서는 인자 시작 시의 발색과 인자 농도로서 인식한다.



KR2002-D06N10A 시리즈의 특징

1. 1셀 전원 구동으로 한층 더 저전력화 실현

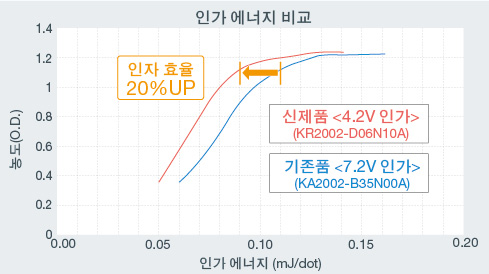

KR2002-D06N10A 시리즈는 인자 효율을 높이기 위해 특수 저저항 발열체와 고효율 축열층을 채용했다. 또한 세라믹과 프린트 기판을 조합한 새로운 구조를 채용하고, ON 저항을 최소한으로 억제한 고효율 IC를 사용함으로써 배선으로 인한 인가 에너지 손실을 억제하여 효율을 향상시켰다. 이에 따라 기존의 2셀 전원 구동품 KA2002-B35N10A 시리즈에 비해 인가 에너지 효율을 약 20% 삭감했다. 애플리케이션의 1셀 전원 구동으로 저전력화를 실현한다.

2. 인자 속도 유지해 높은 인자 품질 실현

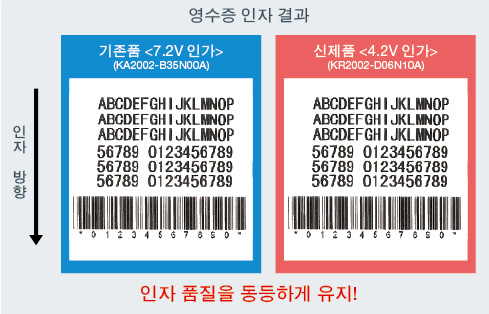

KR2002-D06N10A 시리즈는 특수 저저항 발열체를 채용함으로써 인가 전력이 낮아져도 2셀 전원 구동품 KA2002-B35N10A 시리즈와 동등한 인자 농도 및 인자 품질을 확보했다.

3. 로옴 기존품 KA2002-B35N10A 시리즈 대비 20%의 소형화 실현

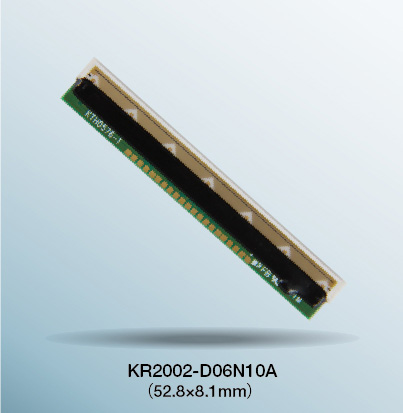

KR2002-D06N10A 시리즈는 세라믹 기판과 프린트 기판을 조합한 새로운 구조를 채용해 헤드부를 당사 기존품 대비 약 20% 소형화했다. 2셀 전원 구동에서 1셀 전원 구동을 실현함에 따라 탑재 배터리 수가 줄어, 모바일 단말기로서 소형화에 대한 요구를 만족한다.
