리니어 테크놀로지, 인덕터 3D로 적층한 40A μModule 레귤레이터 출시

냉각 효율 높이기 위해 열 전도 특성 강화
  • 2016-11-29
  • 박종배 기자, jbpark@elec4.co.kr

리니어 테크놀로지 코리아(대표 홍사곽)는 소형 패키지에서 보다 신속한 열 발산과 냉각 동작을 위해 3D 구조를 적용한 40A 스텝다운 μModule® 스위칭 레귤레이터 신제품(LTM4636)을 출시한다고 밝혔다.  LTM4636은 16 mm×16 mm BGA 패키지의 상단에 인덕터를 적층하고 있다.

인덕터가 노출됨으로써 히트 싱크와 같은 기능을 하며, 어떤 방향에서 불어오는 기류와도 직접 접촉이 가능해 디바이스를 냉각시킬 수 있는 게 장점이다. LTM4636은 주변온도 대비 40℃ 정도만 상승하면서 40W(12VIN, 1VOUT, 40A, 200LFM) 출력을 제공한다. 최대 40W의 전력은 83℃의 주변온도까지 제공되며, 110℃ 주변온도에서는 절반 수준인 20W의 전력을 지원한다.

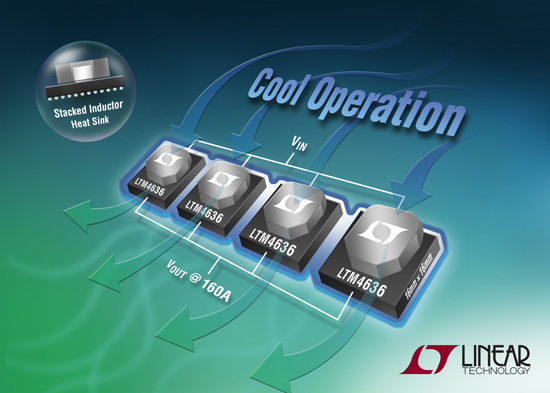

LTM4636은 92%, 90%, 88%의 효율로 동작하면서 1V 부하(12VIN)에 각각 15A, 30A, 40A의 전류를 제공한다. 이 μModule 레귤레이터는 확장이 가능해 4개의 LTM4636을 전류 공유 모드를 통해 병렬로 연결하면 온도가 40℃만 상승하면서 88% 효율(12VIN, 1VOUT, 400LFM)로 160W를 제공할 수 있다.

디바이스의 높이는 16 mm×16 mm×1.91 mm 크기의 BGA 패키지 상단에 적층된 인덕터까지 포함하여 7.07 mm다. 상단에서의 열 발산 외에, LTM4636은 144개의 BGA 솔더 볼과 높은 전류가 흐르는 GND, VIN, VOUT 에 할당된 뱅크를 통해서도 열을 패키지 바닥에서 PCB로 균일하게 발산하도록 설계되었다. LTM4636 μModule 레귤레이터는 뛰어난 DC/DC 변환 효율과 향상된 열 발산 특성을 결합하고 있어, 시스템 설계자가 소형 패키지에서 더욱 우수한 열 성능을 이용할 수 있게 해준다.

LTM4636은 4.7~15V 입력 전압에서 동작하며, 출력 전압을 0.6~3.3V로 제어한다. 총 DC 출력 전압 정확도는 -40~125℃ 온도 범위에서 ±3%다.

  ● LTM4636의 주요 특징

  • 적층된 인덕터가 히트 싱크로서 기능: 인덕터가 패키지 상부에 노출(3D 구조)
  • 4.7~15V의 입력 전압
  • 40A까지 0.6~3.3V의 출력 전압
  • 확장성: 2~6개의 디바이스를 병렬로 연결해 80~240A의 부하 전류 공급
