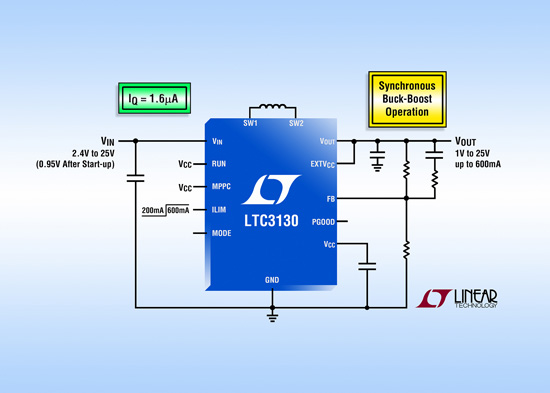

리니어 테크놀로지 코리아(대표 홍사곽)는 단일 또는 다중 셀 배터리를 비롯해 태양광 패널, 수퍼 커패시터 등 광범위한 입력 소스로부터 최대 600mA의 연속 출력 전류를 제공하는 동기식 전류 모드 벅-부스트 컨버터(제품명: LTC3130, LTC3130-1)를 출시했다고 밝혔다. 이들 디바이스의 2.4V ~ 25V의 입력 전압 범위와 1V ~ 25V 출력 범위(LTC3130은 조절 가능)는 출력보다 높거나 낮거나 또는 동일한 입력을 이용하여 레귤레이트 된 출력을 제공한다.

사용자 선택이 가능한 버스트 모드(Burst Mode®) 동작은 대기 전류를 불과 1.6μA (무부하시 1.2μA)로 낮춰 경부하 효율을 향상시키고 배터리 사용 시간을 늘릴 수 있다. LTC 3130/-1에 적용된 독자적인 벅-부스트 토폴로지는 모든 동작 모드에서 잡음이 적고 지터가 없는 스위칭 성능을 제공하기 때문에 전원공급장치 잡음에 민감한 RF 및 정밀 아날로그 애플리케이션에 이상적이다.

또한 이 디바이스는 프로그래밍이 가능한 MPPC(Maximum Power Point Control) 기능을 지원하고 있어, 태양광 전지 같은 비이상적인 전원 소스로부터 최적의 파워 공급을 보장한다. LTC3130-1은 LTC3130의 모든 특성 외에 사용자가 선택할 수 있는 4개의 고정 출력 전압(1.8V, 3.3V, 5V, 12V) 특성을 추가로 제공하기 때문에, 조정가능한 출력 버전대비 별도의 저항 분배기(Resistor Divider)를 사용할 필요가 없다.

LTC3130/-1은 내부에 4개의 낮은 RDSON N-채널 MOSFET을 포함하고 있어 최대 95%의 효율을 제공한다. 대기 전류(Quiescent Current)가 매우 낮기 때문에 7.5μW 정도의 매우 낮은 전원 소스에서도 컨버터 기동이 가능해, LTC3130/-1은 박막 태양전지처럼 약한 전원으로 전력을 공급 받아야 하는 애플리케이션 구현에 이상적이다. 반대로, 버스트 모드 동작은 디세이블 상태로 설정함으로써 저잡음 연속 스위칭이 가능하도록 할 수 있다.

LTC3130/-1의 1.2MHz 고정 스위칭 주파수는, 외부 부품의 크기를 최소화함과 동시에 잡음은 낮추고 효율은 높여준다. 내부 보상 회로 및 소프트스타트 기능을 갖고 있어 외부 부품 수를 줄이고 디자인을 간소화 할 수 있다. 이 외에도 파워굿 인디케이터, 핀 설정이 가능한 전류 제한, 정확한 RUN 핀 스레숄드 1개, 외부 VCC 입력 및 열 셧다운 각 1개씩을 포함하고 있다.

LTC3130/-1은 작은 외장 부품, 넓은 동작 전압 범위, 소형 패키지, 초저대기전류 같은 특성들이 잘 조화를 이루고 있어 긴 배터리 구동 시간이 매우 중요한 특성으로 요구되는 다음과 같은 올웨이즈온 애플리케이션에 매우 이상적이다: 장수명 배터리 전원 방식의 계측 장비, 휴대형 군용 라디오, 저전력 센서와 태양광 패널 포스트-레귤레이터/차저 회로.

LTC3130 및 LTC3130-1은 열 강화 20리드 3mm x 4mm QFN 및 16리드 MSOP 패키지로 제공된다. E- 및 I-등급 디바이스는 -40°C to 125°C의 동작온도 범위 사양을 가지고 있다. E-등급 제품의 가격은 두 가지 패키지 모두 1,000개 기준 시 개당 3.35 달러에서 시작한다. 현재 전 제품에 대한 재고를 보유 중이며, 보다 자세한 정보는 www.linear.com/product/LTC3130 참조.

LTC3130 및 LTC3130-1 주요 특징

· V_IN 보다 높거나, 낮거나, 또는 같은 값으로 V_OUT 레귤레이트

· 폭넓은 V_IN 범위: 2.4V ~ 25V, <1V ~ 25V(EXTVCC 입력 사용 시)

· V_OUT 범위: 1V ~ 25V

· 조절 가능한 출력 전압(LTC3130)

· 사용자 설정이 가능한 4가지 고정 출력 전압(LTC3130-1)

· 무부하일 때 IQ = 1.2μA(Burst Mode® 동작 설정 시)

· 벅 모드일 때 600mA 출력 전류

· 핀 선택이 가능한 850mA / 450mA 전류 제한(LTC3130)

· 최대 95% 효율

· 핀 선택이 가능한 버스트 모드 동작

· 프로그래밍이 가능한 MPPC(Maximum Power Point Control)

· 정확한 RUN 핀 스레숄드

· 파워굿 인디케이터

· 셧다운 시 IQ = 500nA

· 열 강화 20리드 3mm x 4mm QFN 및 16리드 MSOP 패키지
